CASE STUDY

Adattatore smerigliatrice

BRIEF

Trovare una soluzione per far funzionare una smerigliatrice ad aria compressa il cui utilizzo è solo manuale, attraverso un sistema automatico, tramite braccio robot.

LAVORAZIONE

Il processo di ingegnerizzazione e produzione del particolare è iniziato con la scansione della smerigliatrice. Questa fase è stata elaborata ed ultimata utilizzando un braccio di misura a tastatura per garantire un’elevata accuratezza dimensionale. Una volta ottenuta la matematica 3D, è stato possibile modellare l’adattatore tramite i potenti strumenti del Cad 3D Siemens Nx per poi passare al processo di produzione tramite sistema di Stampa 3d.

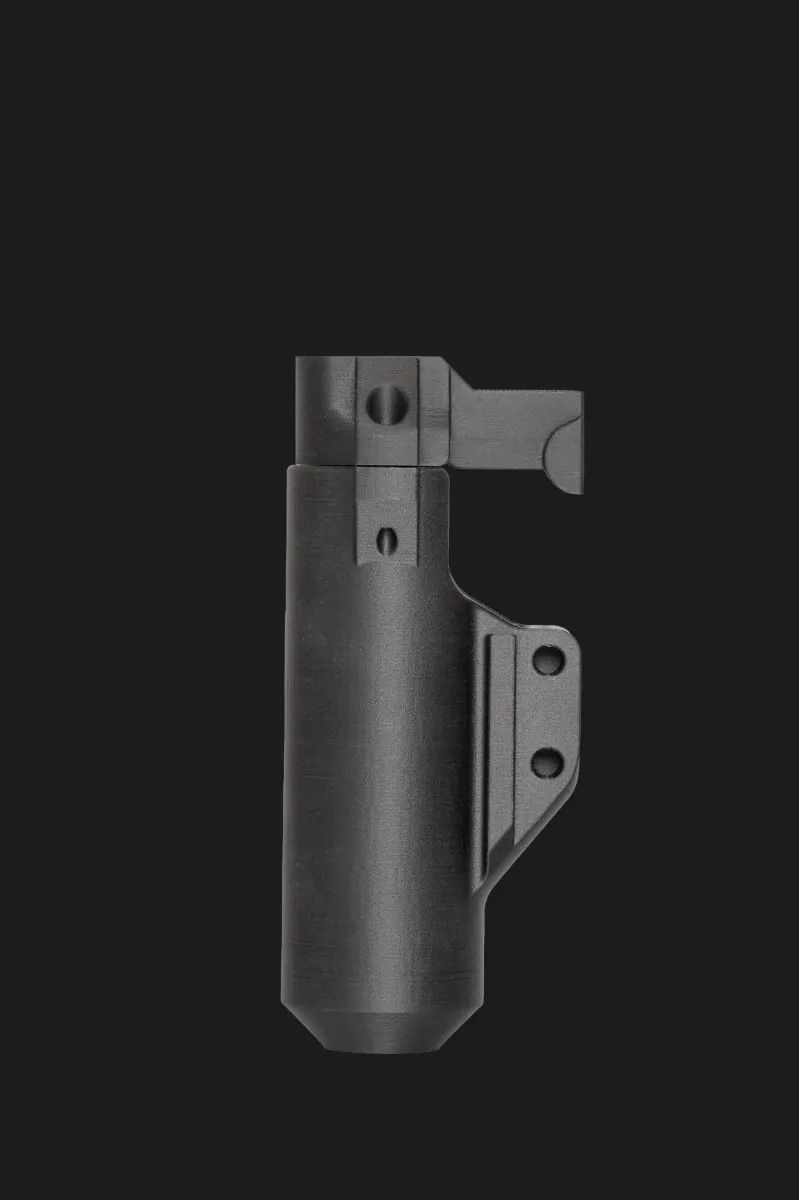

Il componente finale è stato realizzato in Onyx e rinforzato con la Fibra lunga di vetro, per conferire stabilità dimensionale alla parte. Infine, per ridurre le masse in gioco, è stata data una struttura reticolare interna cava al componente con un infill triangolare del 37%.
